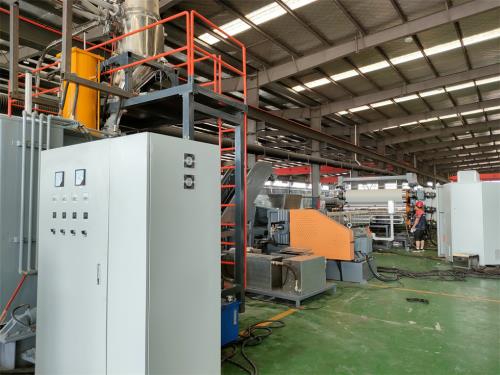

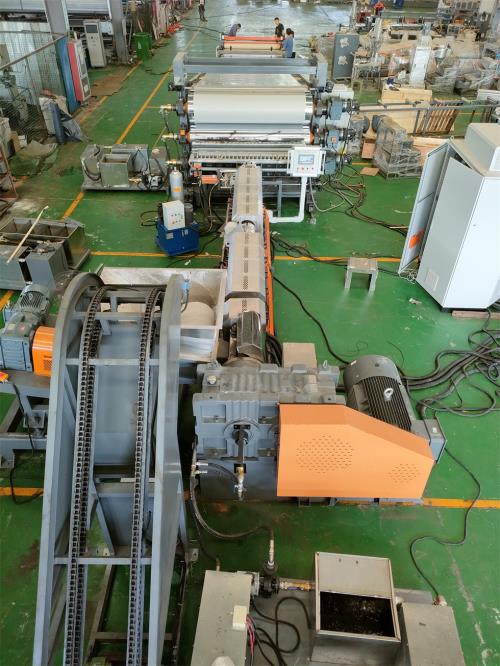

單螺桿片材擠出機_單螺桿片材生產線_佳德塑機傳動裝置：由電動機、減速機構和軸承等組成，具有保證擠出過程中螺桿轉速恒定、制品質量的穩定以及保證能夠變速作用。（2） 加料裝置：無論原料是粒狀、粉狀和片狀，加料裝置都采用加料斗，加料斗內應有切斷料流、標定料量和卸除余料等裝置。（3） 料筒： 料筒是擠出機的主要裝置之一，塑料的混合、塑化和加壓過程都在其中進行。擠壓時料筒內的壓力可達55Mpa，工作溫度一般為150～250oC，因此料筒是受壓和受熱的容器，通常由高強度、堅韌耐磨和耐腐蝕的合金鋼制成。料筒外部設有分區加熱和冷卻的裝置，而且各自附有熱電偶和自動儀表等。（4） 螺桿： 單螺桿片材擠出機_單螺桿片材生產線螺桿是擠出機的關鍵部件，一般螺桿的結構如圖2所示。（5）口模和機頭：機頭是口模與料件之間的過渡部分，其長度和形狀隨所用塑料的種類、制品的形狀加熱方法及擠出機的大小和類型而定。機頭和口模結構的好壞，對制品的產量和質量影響很大，其尺寸根據流變學和實踐經驗確定。  （6）冷卻裝置：使熔融物料冷卻為固體（或產品），以便于切割成粒或產品。  （7）卷?。ㄇ懈睿? （8）后處理：噴涂、絲印、表面處理等5、擠出機參數：單螺桿片材擠出機_單螺桿片材生產線（1）螺桿直徑（DS）：螺桿外徑，常用60～150mm，直徑增大，擠出機輸送能力增大，生產能力提高。（2）螺桿長徑比L/DS：工作部分的有效長度與直徑之比，通常為20～40，長徑比大，混合均勻，減少逆流和漏流。要求塑化時間長，如硬質塑料、粉狀塑料或結晶塑料，長徑比要求較大。熱敏性塑料，受熱易分解，長徑比較小。(3) 螺槽深度H：H小時，產生較高剪切力，有利于塑化，但擠出生產率降低。H較大，則反之。H沿著螺桿軸向變化。（4）螺旋角θ：螺紋與螺桿橫截面之間夾角，θ增大，生產能力提高，剪切作用減小。介于10～30度之間。（5）螺紋棱部寬E：太小則漏流增加，產量降低；太大則易局部過熱。0.08～0.12 DS。（6）螺桿與料筒間隙：大小影響擠出機生產能力和塑化效果。較大時，單螺桿片材擠出機_單螺桿片材生產線剪切力變小、生產能力下降、物料熔融塑化慢。過小，強剪切力易引起物料受熱降解。0.1～0.65m  4、擠出機構造 、擠出機構造1 單螺桿擠出機結構示意圖 1－電動機； 2－減速裝置； 3－冷卻水入口；4－冷卻水夾套； 5－料斗；6－溫度計； 7－加熱套； 8－螺桿； 9－濾網； 10－多孔板； 11－機頭和口模；單螺桿擠出機  http://m.xrcsgl.cn/contents/225/130.html
