單螺桿造粒機_JDL_單螺桿造粒機 110升密煉機/JDL-150單螺桿造粒機組一、系統機組技術參數

Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色

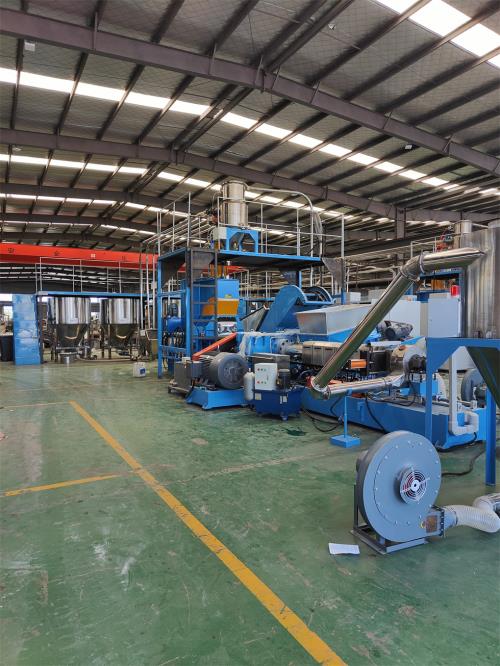

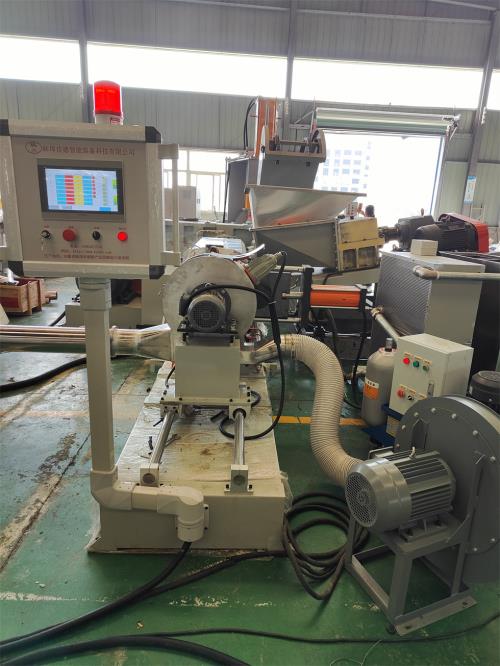

Ⅱ、擠出工藝： （二大料---五小料---配料系統）另外報價-----110L密煉機——自動提升機——錐雙強制喂料機——JDL-150單螺桿擠出機——液壓板式換網系統—-----磨面熱切機頭----——一級旋風分離器---——二級旋風分離器---------三級旋風分離器------2.5m加長振動篩----——風冷成品料倉----噸袋自動稱重系統-------主機采用：PLC控制

Ⅲ、加工物料：PE+80%-85%無機物

產    能：800-1000公斤/小時（取決于客戶的配方、工藝、生產條件）

二. 技術配置

（二）自動翻斗提升機：

1、上料電機功率：1.5kw；提升料斗為不銹鋼材質，需滿足300kg/鍋，確保安全。

2、將捏煉機捏煉后的團狀物料輸送至錐雙喂料機內。

（三）錐雙強制喂料機：一臺

1）電機功率：15kw，采用杰特或羅賓康,變頻調速器，喂料螺桿：錐形雙螺桿強制下料，主軸使用鎳鉻鉬合金鋼制經調質處理，氮化鍍鉻處理，表面光潔度高。螺旋葉片使用鑄不銹鋼，表面渡硬鉻處理。

2）喂料體：使用不銹鋼板焊接制成，內表面拋光、鍍硬鉻處理，光潔耐磨。喂料斗：使用不銹鋼板焊接制成，內表面拋光、鍍硬鉻處理，光潔耐磨；采用鎖扣式安裝防護罩，要求便于更換和維修保養。

3) 錐雙喂料機與單螺桿連接為哈佛式結構；

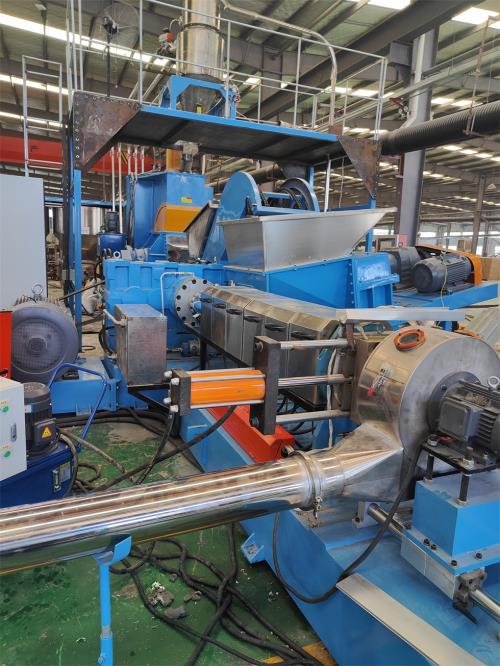

（四）JDL-150擠出機

1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）

2 .齒輪箱冷卻系統

1）減速箱冷卻系統；油泵功率：1.1kw；采用板式冷卻器，3平方

3、主電機：:

1）交流電機；功率：90kw“蒙特”電機，杰特或羅賓康,變頻調速器

4、螺桿

1）直徑：φ150mm；長徑比：16:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；提高耐磨度。

2）螺桿芯部通水冷卻；隔音片材生產線  http://m.xrcsgl.cn/contents/227/143.html
